Zašto odabrati odljevak od sivog željeza za svoj projekt?

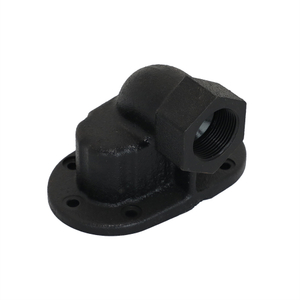

Inženjering modernih industrijskih komponenti zahtijeva pažljivu ravnotežu. Morate odvagnuti početna ulaganja u alat s dugoročnim učinkom materijala. Također vam je potrebna pouzdana skalabilnost proizvodnje. Za mnoge teške strojeve i automobilske primjene, pronaći ćete provjereno rješenje koje čeka na vas. Kombinacija sivog lijeva – poznatog po prigušivanju vibracija i ogromnoj tlačnoj čvrstoći – i procesa lijevanja u pijesak ostaje neosporan standard proizvodnje. Danas se više od 70% lijevanih aplikacija za teške uvjete oslanja na ovu preciznu kombinaciju. Lijevanje u pijesak pruža izuzetnu geometrijsku fleksibilnost. Održava vašu barijeru ulasku iznimno niskom. Ali je li to ispravno za vaše točne mehaničke zahtjeve? Napravili smo ovaj vodič temeljen na dokazima za fazu odlučivanja kako bismo vam pomogli da procijenite svoje mogućnosti. Naučit ćete kako uskladiti mehanička ograničenja, proračune projekta i količine proizvodnje. Pokazat ćemo vam točno kada Lijev od pijeska od sivog željeza odgovara vašim inženjerskim ciljevima. Također ćemo vam reći kada trebate potražiti negdje drugdje. Istražimo osnovna svojstva i dinamiku procesa.

Ključni podaci za van

• Optimalno za statička opterećenja: Tlačna čvrstoća sivog željeza je najmanje 3x veća od vlačne čvrstoće, što ga čini idealnim za baze strojeva, blokove motora i kućišta pumpi.

• Omjer cijene i učinka: Niske temperature taljenja (1140°C–1200°C) i jeftini pješčani kalupi daju vrlo ekonomičnu proizvodnju malih do srednjih količina.

• Inherentna ograničenja: Mikrostrukturne grafitne ljuskice pružaju vrhunsku obradivost i prigušivanje vibracija, ali uzrokuju lomljivost, što ga čini neprikladnim za komponente izložene dinamičkom naprezanju velikog udara.

• Kompatibilnost procesa: lijevanje u pijesak je optimalna metoda za sivi lijev; alternative kao što je livenje po investiciji često su neodržive jer ekspanzija grafita tijekom skrućivanja može slomiti keramičke ljuske.

Inženjerski slučaj: Usklađivanje svojstava materijala s rezultatima izvedbe

Inženjeri odabiru materijale na temelju osnovnih svojstava mikrostrukture. Sivo željezo sadrži vrlo specifičan kemijski sastav. Obično uključuje 2,5% do 4% ugljika i 1% do 3% silicija. Ovaj jedinstveni kemijski sastav stvara prepoznatljive grafitne ljuskice tijekom faze skrućivanja. Ove ljuskice točno određuju kako se metal ponaša pod teškim industrijskim stresom.

Prigušivanje vibracija

Unutarnje grafitne ljuskice prekidaju mehaničke valove naprezanja. Djeluju kao prirodni amortizeri unutar metalne matrice. Oni apsorbiraju kinetičku energiju i brzo je pretvaraju u toplinu. Ovo inherentno prigušenje sprječava harmonijsku rezonanciju u velikim strukturama. Ovu golemu prednost često vidite u bazama CNC strojeva. Apsorpcija vibracija drastično produljuje vijek trajanja reznog alata. Također osigurava veću preciznost u proizvodnom pogonu.

Otpornost na toplinske cikluse

Visoka toplinska vodljivost služi kao još jedna velika operativna prednost. Sivo željezo rasipa toplinu brzo i ravnomjerno po svojoj površini. Sprječava nastanak lokaliziranih toplinskih mrlja. Ova toplinska stabilnost sprječava ozbiljno savijanje ili izobličenje. Ekstremne temperaturne fluktuacije rijetko kompromitiraju njegov strukturni integritet. Automobilski inženjeri uvelike se oslanjaju na ovo fizičko svojstvo. Opsežno ga koriste za teške blokove motora i industrijske izmjenjivače topline.

Kompresijska superiornost

Morate razumjeti oštar kontrast snage. Metal ima izrazito nisku vlačnu čvrstoću. Ostaje osjetljiv na sile povlačenja i istezanja. Grafitne ljuskice zapravo stvaraju prirodne linije rasjeda pod napetostima. Međutim, njegova tlačna čvrstoća je ogromna. Snažno se odupire silama gnječenja. Sivo željezo savršeno podnosi ogromna statička opterećenja. Čvrsta baza od sivog željeza može desetljećima držati tešku opremu bez popuštanja.

Procjena lijevanja u pijesak za sivo željezo: ekonomija i stvarnost

Moramo procijeniti zašto se pješčani kalupi tako lijepo slažu s ovim specifičnim metalom. Temeljna ekonomija proizvodnje često pokreće početnu inženjersku odluku. Koristimo pijesak jer pruža neusporedivu fleksibilnost.

Prednost u cijeni alata

Visoka ulaganja u alat mogu rano potopiti projekt. Kalupi za zeleni pijesak i smolasti pijesak potpuno mijenjaju ovu financijsku jednadžbu. Oni drastično smanjuju vašu barijeru ulasku. Stvaranje drvenog, plastičnog ili aluminijskog uzorka košta djelić trajnih čeličnih kalupa. Možete učinkovito pokrenuti brzu izradu prototipova. Male do srednje serije postaju vrlo ekonomične. Ova niska režija čini Lijev od pijeska od sivog željeza vrlo je konkurentan u odnosu na složene metode lijevanja pod pritiskom. Unaprijed štedite kapital.

Sinergija 'visoke fluidnosti'.

Sivo željezo posjeduje nevjerojatno visoku fluidnost u rastaljenom stanju. Teče kao voda na visokim temperaturama. Savršeno se slaže s jednostavnim, gravitacijski pješčanim kalupima. Rastaljeni metal lako ispunjava složene unutarnje geometrije. Ne trebaju vam skupi visokotlačni sustavi ubrizgavanja. Ovaj prirodni tok sprječava prerano smrzavanje unutar šupljine kalupa. Jamči izvrsnu reprodukciju detalja na složenim dijelovima.

Priznavanje ograničenja procesa (transparentnost rizika)

Svaki proizvodni proces nosi svojstven rizik. Moramo jasno priznati ove stvarnosti kako bismo spriječili skupe neuspjehe.

• Poroznost i skupljanje: radnici u ljevaonici obično ručno izlijevaju ove kalupe pri standardnom atmosferskom tlaku. To stvara nešto veći rizik od unutarnje poroznosti. Zračni džepovi mogu ostati zarobljeni unutar metala koji se skrućuje. Inženjeri moraju dizajnirati odgovarajuće sustave zatvaranje i uspona kako bi umanjili ovaj rizik.

• Realnost završne obrade površine: lijevanje pijeskom samo po sebi ostavlja jasnu površinsku teksturu. Hrapava zrnca pijeska utiskuju se izravno na metalnu površinu. Morate planirati sekundarne operacije. CNC naknadna obrada i dalje je obavezna za kritične spojne površine i čvrsta prianjanja ležajeva.

Alternative materijala: sivi lijev u odnosu na odljevke od čelika i nodularnog lijeva

Dizajneri stalno uspoređuju mogućnosti lijevanja metala. Morate odvagnuti temeljne metalurške razlike. Svoju procjenu često započinjemo na graničnoj granici od 2% ugljika.

Ograničenje ugljika od 2% (čelik naspram željeza)

Sadržaj ugljika diktira cjelokupnu klasifikaciju materijala. Čelik sadrži manje od 2% ugljika. Lijevano željezo sadrži više od 2% ugljika. Ova jednostavna granica mijenja sve u materijalnom ponašanju.

Kada odabrati čelik: Odaberite čelik za dinamičko opterećenje. Odaberite ga za okruženja s velikim utjecajem. Čelik pruža vrhunski omjer čvrstoće i težine. Upotrijebite ga za kritične sigurnosne komponente kao što su zrakoplovne veze ili spojevi mostova. Čelik se savija prije nego se slomi.

Kada odabrati sivo željezo: Odaberite ga za velika statička opterećenja. Odaberite ga za okruženja s jakim vibracijama. Izvrsno je kad se suočite s ekstremnim proračunskim ograničenjima. Koristite ga kada se komponenta neće suočiti s iznenadnim, nasilnim udarcima.

Sivi protiv nodularnog lijeva

Ako trebate željezo, morate birati između sivih i duktilnih oblika. Razlika je u potpunosti u mikroskopskoj strukturi grafita. Sivo željezo ima oštre grafitne ljuskice. Nodularni lijev sadrži okrugle grafitne kvržice ili kuglice.

Kuglasti oblik nodularnog lijeva zaustavlja širenje pukotine. Ova mikro-geometrija daje nodularnom željezu mnogo veću granicu tečenja. Može izdržati ozbiljno savijanje i udar bez lomljenja. Ako vaš projekt zahtijeva te sigurnosne granice, nodularni lijev lako opravdava svoje veće troškove proizvodnje. Koristimo nodularno željezo za poluge ovjesa i zupčanike za teške uvjete rada.

Sažeta tablica usporedbe materijala

Određivanje prave ocjene: okvir za nabavu i dizajn

Morate navesti ispravnu ocjenu materijala. Timovi za nabavu i inženjeri dizajna trebaju jasnu logiku užeg izbora. Industrijski standardi postoje diljem svijeta kako bi vam pomogli. Oni uključuju europski EN-GJL okvir i ekvivalente ASTM klase. Uvijek balansiramo potrebnu vlačnu čvrstoću i potrebnu obradivost.

1. Stupanj 150 (klasa 20): Ovaj stupanj osigurava maksimalno prigušivanje vibracija. Nudi apsolutno najlakšu obradivost. Pahuljice su velike i obilne. Međutim, ima najmanju vlačnu čvrstoću. Trebali biste ga koristiti isključivo za nestrukturalna kućišta motora ili zaštitne poklopce za laka opterećenja.

2. Stupanj 200/250 (klasa 30/35): Inženjeri ovo smatraju industrijskim standardom 'slatkim mjestom'. Pruža prekrasno uravnotežena mehanička svojstva. Nudi dovoljnu čvrstoću i razumne brzine obrade. Perlitna i feritna matrica osigurava izvrsnu izdržljivost. Navedite ovu ocjenu za tijela pumpi, industrijske mjenjače i baze automatiziranih strojeva.

3. Stupanj 300 (klasa 40): Ovo predstavlja najvišu razinu čvrstoće za standardni sivi lijev. Ljevaonice ga dizajniraju za ekstremno teška statička opterećenja. Dolazi s jasnim kompromisima. Ima osjetno smanjene sposobnosti prigušivanja. Nadalje, uvodi mnogo teže zahtjeve za strojnu obradu. Trošenje alata značajno se povećava. Odaberite ovo samo kada strukturalna krutost nadmašuje dugovječnost alata.

Odabir više ocjene ne znači automatski bolji učinak. Ocjenu morate točno uskladiti s primijenjenim fizičkim opterećenjem.

Rizici implementacije: Pravila projektiranja za lijevanje sivog željeza u pijesak

Loš dizajn dijelova uzrokuje skupe kvarove u ljevaonicama. Ove zamke možete lako izbjeći. Primijenite stroga pravila dizajna prije finaliziranja vaših CAD datoteka. Preporučamo rano uključivanje metalurga.

Prijelazi debljine stijenke

Strogo upozoravamo na nagle geometrijske promjene. Nikada ne dizajnirajte debeli zid koji se iznenada spaja u tanki zid. Debeli dijelovi hlade se puno sporije od tankih dijelova. Ove različite brzine hlađenja uzrokuju ozbiljno unutarnje toplinsko naprezanje. Oni doslovno iznutra razvlače metal koji se skrućuje. To stvara opasne šupljine skupljanja i vruće pukotine. Uvijek koristite velike radijuse. Osigurajte glatko, postupno sužavanje između različitih poprečnih presjeka.

Kutovi nacrta i dodaci za obradu

Postavite realna očekivanja za svoj dizajnerski tim. Vertikalni zidovi zahtijevaju odgovarajuće kutove nagiba. Pješčani uzorci moraju se čisto izvlačiti iz pakiranog kalupa bez kidanja pijeska. Omogućite barem kut gaza od 1 do 2 stupnja za uklanjanje uzorka. Duboko izvlačenje zahtijeva još više nacrta.

Osim toga, pažljivo isplanirajte dodatke za dodatni materijal. Potreban vam je dodatni zalih za naknadnu strojnu obradu. Hrapava pješčana površina ne može izdržati stroge tolerancije. Ako zahtijevate ravnost od ±0,01 mm, geometriji sirovog lijeva morate dodati odgovarajući materijal za obradu. Planirajte najmanje 2 do 3 milimetra dodatnog materijala na kritičnim stranama.

Izrada prototipova s ​​3D ispisanim pješčanim kalupima

Ne trebaju vam uvijek skupi drveni uzorci prvog dana. Moderne ljevaonice koriste napredne hibridne pristupe. Koriste 3D ispisane pješčane kalupe. Automatizirani sustavi ispisuju pijesak sloj po sloj. To omogućuje brzu provjeru valjanosti. Probne dijelove možete natočiti za nekoliko dana umjesto tjedana. Ovaj pristup bez alata provjerava vašu geometriju. Nakon provjere, možete se s pouzdanjem posvetiti trajnim drvenim ili metalnim uzorcima za veće količine proizvodnje.

Popis za provjeru odluke: Je li lijevanje sivog željeza vaš sljedeći korak?

Inženjerske odluke zahtijevaju konačne, objektivne parametre. Upotrijebite ovaj strogi okvir ocjenjivanja ići/ne ići kako biste finalizirali svoj izbor proizvodnje.

Odaberite DA ako:

• Dio se podvrgava strogo statičkom opterećenju.

• Montaža zahtijeva jaku apsorpciju vibracija.

• Dizajn ima složene unutarnje šupljine koje zahtijevaju strukturu jezgre.

• Proračunska ograničenja zahtijevaju vrlo niske početne troškove alata.

• Proizvodni ciklus uključuje male do srednje veličine serija.

Odaberite NE ako:

• Komponenta je izložena dinamičkim udarima ili iznenadnim mehaničkim udarima.

• Projekt zahtijeva vrlo visok omjer čvrstoće i težine. Zrakoplovni stajni trap služi kao najbolji primjer lošeg pristajanja.

• Završnom dijelu je potrebna duktilnost kako bi se savio pod velikim opterećenjem bez pucanja.

• Potrebna vam je glatka završna obrada nalik zrcalu izravno iz primarnog kalupa.

Zaključak

Ovaj tradicionalni proizvodni proces ostaje visoko specijalizirana industrijska imovina. Sivo željezo izliveno u pješčane kalupe nije zastarjelo naslijeđe. Nudi precizno, troškovno učinkovito rješenje za složene komponente sklone vibracijama koje nose velike statičke težine. Uravnotežuje ekonomičnost s nevjerojatnom fizičkom stabilnošću.

Vaši bi sljedeći koraci trebali uključivati ​​proaktivnu provjeru valjanosti. Prvo odredite svoja stroga ograničenja opterećenja i toplinske zahtjeve. Drugo, odredite prioritet svojih potreba za završnom obradom površine i izračunajte prihvatljive dodatke za strojnu obradu. Treće, uključite stručnjake za ljevaonice rano u fazi projektiranja.

Potičemo inženjerske timove da dostave svoje CAD datoteke na temeljit pregled proizvodnosti. Učinite to prije finaliziranja vaših nacrta. Rano porazgovarajte o dizajnu vrata i odabiru kvalitete materijala. Rana suradnja osigurava strukturno zdravu komponentu za vaš sljedeći veliki projekt.

FAQ

P: Zašto se investicijsko lijevanje općenito ne preporučuje za sivi lijev?

O: Ekspanzija grafita tijekom faze hlađenja i skrućivanja uzrokuje ozbiljne probleme. Kako se mikrostrukturne ljuskice grafita formiraju, metal se malo širi. Taj unutarnji tlak obično lomi krutu keramičku ljusku koja se koristi u lijevanju za ulaganje. Pješčani kalupi, međutim, nude dovoljno fizičke podložnosti da apsorbiraju ovo širenje bez potpunog kvara.

P: Koja je tipična tolerancija dimenzija za odljev sivog željeza u pijesak?

O: Standardne ljevaoničke tolerancije općenito su između ISO 8062 CT8 i CT10 za lijevanje u pijesak. Budući da proces uključuje premještanje pijeska i ručno izlijevanje, ne može se održati iznimno velika preciznost izravno iz kalupa. Kritične dimenzije, spojne površine i ležajevi uvijek će zahtijevati sekundarnu CNC obradu.

P: Kakva je tlačna čvrstoća sivog željeza u usporedbi s njegovom vlačnom čvrstoćom?

O: Tlačna čvrstoća sivog željeza obično je tri do četiri puta veća od njegove vlačne čvrstoće. Grafitne ljuskice djeluju kao slabe točke kada se povlače, ali lako podnose teške sile drobljenja. Ovaj jedinstveni fizički omjer diktira njegovu široku upotrebu u nosivim strukturalnim bazama i masivnim okvirima opreme.

P: Mogu li se zavarivati ​​odljevci od pijeska od sivog željeza?

O: Da, možete ih zavariti. Metal ima nisku električnu otpornost. Međutim, zavarivanje zahtijeva strogu toplinsku kontrolu. Morate primijeniti posebne protokole prethodnog zagrijavanja i osigurati visoko kontrolirano, sporo hlađenje. Ako ne uspijete kontrolirati brzinu hlađenja, brzo će doći do krhkih pukotina oko zone zavara pod utjecajem topline.
