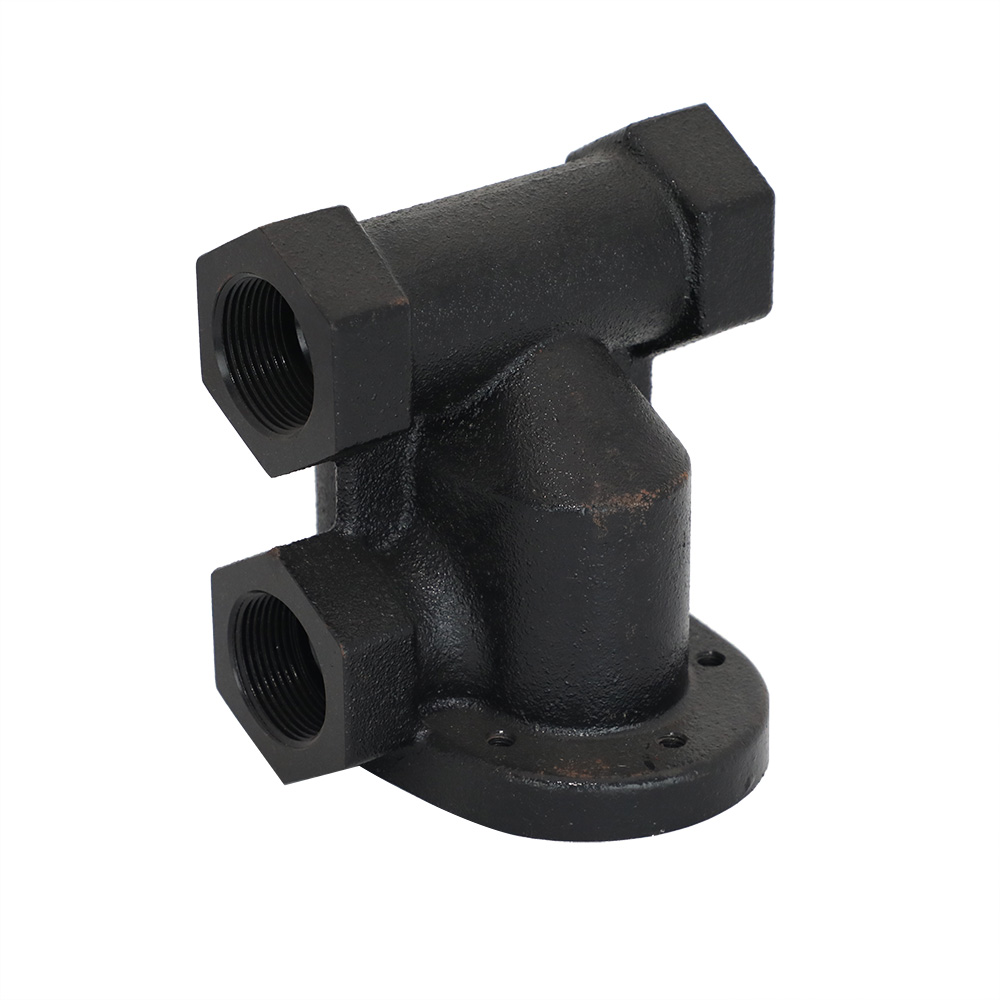

Perché scegliere la fusione in sabbia di ghisa grigia per il tuo progetto?

La progettazione di componenti industriali moderni richiede un attento equilibrio. È necessario valutare gli investimenti iniziali in attrezzature rispetto alle prestazioni dei materiali a lungo termine. È inoltre necessaria una scalabilità della produzione affidabile. Per molti macchinari pesanti e applicazioni automobilistiche, troverai una soluzione comprovata che ti aspetta. La combinazione di ghisa grigia, celebre per lo smorzamento delle vibrazioni e l'enorme resistenza alla compressione, e i processi di fusione in sabbia rimane lo standard di produzione indiscusso. Oggi, oltre il 70% delle applicazioni di fusione per carichi pesanti si basa su questa precisa combinazione. La fusione in sabbia offre una notevole flessibilità geometrica. Mantiene la barriera di ingresso eccezionalmente bassa. Ma è adatto alle tue esatte esigenze meccaniche? Abbiamo creato questa guida alla fase decisionale basata sull'evidenza per aiutarti a valutare le tue opzioni. Imparerai come allineare vincoli meccanici, budget di progetto e volumi di produzione. Ti mostreremo esattamente quando La fusione in sabbia di ghisa grigia si adatta ai tuoi obiettivi ingegneristici. Ti diremo anche quando dovresti cercare altrove. Esploriamo le proprietà principali e le dinamiche del processo.

Punti chiave

• Ottimale per carichi statici: la resistenza alla compressione della ghisa grigia è almeno 3 volte superiore alla sua resistenza alla trazione, rendendola ideale per basi di macchine, blocchi motore e alloggiamenti di pompe.

• Rapporto costo/prestazioni: le basse temperature di fusione (1140°C–1200°C) e gli stampi in sabbia economici consentono una produzione di volumi medio-bassi altamente economica.

• Limitazioni intrinseche: le scaglie di grafite microstrutturale forniscono lavorabilità e smorzamento delle vibrazioni superiori, ma causano fragilità, rendendolo inadatto per componenti sottoposti a stress dinamico ad alto impatto.

• Compatibilità del processo: la fusione in sabbia è il metodo ottimale per la ghisa grigia; alternative come la fusione a cera persa sono spesso impraticabili perché l'espansione della grafite durante la solidificazione può fratturare i gusci ceramici.

Il caso ingegneristico: allineamento delle proprietà dei materiali con i risultati prestazionali

Gli ingegneri scelgono i materiali in base alle proprietà microstrutturali sottostanti. Il ferro grigio contiene una composizione chimica molto specifica. Tipicamente include dal 2,5% al ​​4% di carbonio e dall'1% al 3% di silicio. Questa composizione chimica unica forma distintive scaglie di grafite durante la fase di solidificazione. Queste scaglie determinano esattamente le prestazioni del metallo sotto pesanti stress industriali.

Smorzamento delle vibrazioni

Le scaglie di grafite interne interrompono le onde di stress meccanico. Agiscono come ammortizzatori naturali all'interno della matrice metallica. Assorbono l'energia cinetica e la convertono rapidamente in calore. Questo smorzamento intrinseco previene la risonanza armonica nelle grandi strutture. Si vede spesso questo enorme vantaggio nelle basi delle macchine CNC. L'assorbimento delle vibrazioni prolunga drasticamente la durata dell'utensile da taglio. Garantisce inoltre una maggiore precisione nel reparto di produzione.

Resilienza al ciclismo termico

L’elevata conduttività termica rappresenta un altro enorme vantaggio operativo. La ghisa grigia dissipa il calore rapidamente e in modo uniforme su tutta la sua superficie. Previene la formazione di punti di calore localizzati. Questa stabilità termica previene gravi deformazioni o distorsioni. Le fluttuazioni estreme della temperatura raramente compromettono la sua integrità strutturale. Gli ingegneri automobilistici fanno molto affidamento su questa proprietà fisica. Lo utilizzano ampiamente per blocchi motore per carichi pesanti e scambiatori di calore industriali.

Superiorità compressiva

Devi capire il netto contrasto di forza. Il metallo ha una resistenza alla trazione notevolmente bassa. Rimane vulnerabile alle forze di trazione e allungamento. Le scaglie di grafite creano effettivamente linee di faglia naturali sotto tensione. Tuttavia, la sua resistenza alla compressione è enorme. Resiste fortemente alle forze di schiacciamento. La ghisa grigia gestisce perfettamente enormi carichi statici. Una solida base in ferro grigio può sostenere attrezzature pesanti per decenni senza cedere.

Valutazione della fusione in sabbia per la ghisa grigia: economia e realtà

Dobbiamo valutare perché gli stampi in sabbia si abbinano così bene con questo metallo specifico. Gli aspetti economici di produzione sottostanti spesso guidano la decisione ingegneristica iniziale. Usiamo la sabbia perché fornisce una flessibilità senza precedenti.

Il vantaggio in termini di costi degli utensili

Investimenti elevati in attrezzature possono affondare presto un progetto. Gli stampi in sabbia verde e resina resina cambiano completamente questa equazione finanziaria. Abbassano drasticamente la barriera all’ingresso. Creare un modello in legno, plastica o alluminio costa una frazione delle matrici permanenti in acciaio. Puoi eseguire la prototipazione rapida in modo efficiente. I lotti di piccole e medie dimensioni diventano altamente economici. Questo basso sovraccarico rende Fusione in sabbia di ghisa grigia altamente competitiva rispetto ai metodi complessi di pressofusione. Risparmiate capitale in anticipo.

La Sinergia 'Alta Fluidità'.

La ghisa grigia possiede una fluidità incredibilmente elevata allo stato fuso. Scorre come l'acqua ad alta temperatura. Si abbina perfettamente a semplici stampi in sabbia alimentati per gravità. Il metallo fuso riempie facilmente geometrie interne complesse. Non sono necessari costosi sistemi di iniezione ad alta pressione. Questo flusso naturale impedisce il congelamento prematuro all'interno della cavità dello stampo. Garantisce un'eccellente riproduzione dei dettagli su parti complesse.

Riconoscere i limiti del processo (trasparenza del rischio)

Ogni processo produttivo comporta rischi intrinseci. Dobbiamo riconoscere chiaramente queste realtà per evitare costosi fallimenti.

• Porosità e restringimento: gli addetti alla fonderia in genere versano manualmente questi stampi a pressione atmosferica standard. Ciò crea un rischio leggermente più elevato di porosità interna. Le sacche d'aria possono rimanere intrappolate all'interno del metallo in fase di solidificazione. Gli ingegneri devono progettare adeguati sistemi di porte e montanti per mitigare questo rischio.

• Realtà della finitura superficiale: la fusione in sabbia lascia intrinsecamente una struttura superficiale distinta. I granelli di sabbia ruvida si imprimono direttamente sulla superficie metallica. È necessario pianificare le operazioni secondarie. La post-lavorazione CNC rimane obbligatoria per superfici di accoppiamento critiche e accoppiamenti stretti dei cuscinetti.

Alternative di materiali: ghisa grigia contro getti di acciaio e ghisa duttile

I progettisti confrontano costantemente le opzioni di fusione del metallo. È necessario valutare le differenze metallurgiche fondamentali. Spesso iniziamo la nostra valutazione dalla soglia critica del 2% di carbonio.

Il limite del 2% di carbonio (acciaio contro ferro)

Il contenuto di carbonio determina l'intera classificazione del materiale. L'acciaio contiene meno del 2% di carbonio. Le ghise contengono più del 2% di carbonio. Questo semplice confine cambia tutto nel comportamento materiale.

Quando scegliere l'acciaio: selezionare l'acciaio per il carico dinamico. Sceglilo per ambienti ad alto impatto. L'acciaio offre un rapporto resistenza/peso superiore. Usalo per componenti critici di sicurezza come collegamenti aerospaziali o giunti di ponti. L'acciaio si piega prima di rompersi.

Quando scegliere la ghisa grigia: sceglietela per carichi statici massicci. Selezionalo per ambienti ricchi di vibrazioni. Eccelle quando si affrontano vincoli di budget estremi. Da utilizzare quando il componente non è destinato ad affrontare impatti improvvisi e violenti.

Grigio contro ferro duttile

Se hai bisogno del ferro, devi scegliere tra le forme grigie e duttili. La differenza sta interamente nella struttura microscopica della grafite. La ghisa grigia presenta scaglie di grafite affilate. La ghisa duttile contiene noduli o sfere di grafite rotondi.

La forma sferica della ghisa duttile impedisce la propagazione delle cricche. Questa microgeometria conferisce alla ghisa duttile un carico di snervamento molto più elevato. Può resistere a forti flessioni e urti senza fratturarsi. Se il tuo progetto richiede questi margini di sicurezza, la ghisa sferoidale giustifica facilmente il suo costo di produzione più elevato. Utilizziamo ghisa sferoidale per bracci e ingranaggi delle sospensioni per carichi pesanti.

Grafico riepilogativo del confronto dei materiali

Specificare il voto giusto: un quadro di approvvigionamento e progettazione

È necessario specificare il tipo di materiale corretto. I team di procurement e gli ingegneri progettisti necessitano di una chiara logica di selezione. Gli standard di settore esistono a livello globale per aiutarti. Includono il quadro europeo EN-GJL e gli equivalenti della classe ASTM. Bilanciamo sempre la resistenza alla trazione richiesta con la lavorabilità necessaria.

1. Grado 150 (Classe 20): questo grado fornisce il massimo smorzamento delle vibrazioni. Offre la lavorabilità più semplice in assoluto. Le scaglie sono grandi e abbondanti. Tuttavia, possiede la resistenza alla trazione più bassa. Dovresti usarlo esclusivamente per alloggiamenti di motori non strutturali o coperture protettive per carichi leggeri.

2. Grado 200/250 (Classe 30/35): gli ingegneri lo considerano il 'punto ottimale' standard del settore. Offre proprietà meccaniche splendidamente bilanciate. Offre resistenza sufficiente e velocità di lavorazione ragionevoli. La matrice di perlite e ferrite garantisce un'eccellente durata. Specificare questo grado per corpi di pompe, riduttori industriali e basi di macchinari automatizzati.

3. Grado 300 (Classe 40): rappresenta il livello di resistenza più elevato per la ghisa grigia standard. Le fonderie lo progettano per carichi statici estremamente pesanti. Viene fornito con chiari compromessi. Ha notevolmente ridotto le capacità di smorzamento. Inoltre, introduce requisiti di lavorazione molto più severi. L'usura degli utensili aumenta notevolmente. Scegliere questa opzione solo quando la rigidità strutturale supera la longevità degli utensili.

Selezionare un grado superiore non significa automaticamente prestazioni migliori. È necessario abbinare esattamente la pendenza al carico fisico applicato.

Rischi di implementazione: regole di progettazione per la fusione in sabbia di ghisa grigia

Una progettazione inadeguata delle parti provoca costosi guasti in fonderia. Puoi evitare facilmente queste trappole. Applica regole di progettazione rigorose prima di finalizzare i file CAD. Si consiglia di coinvolgere tempestivamente un metallurgista.

Transizioni di spessore della parete

Mettiamo fortemente in guardia contro bruschi cambiamenti geometrici. Non progettare mai un muro spesso che si fonde improvvisamente con un muro sottile. Le sezioni spesse si raffreddano molto più lentamente delle sezioni sottili. Queste diverse velocità di raffreddamento causano un grave stress termico interno. Separano letteralmente il metallo in via di solidificazione internamente. Questo crea pericolose cavità da ritiro e strappi caldi. Utilizzare sempre raggi generosi. Garantire rastremazioni lisce e graduali tra le diverse sezioni trasversali.

Angoli di sformo e tolleranze di lavorazione

Stabilisci aspettative realistiche per il tuo team di progettazione. Le pareti verticali richiedono angoli di sformo adeguati. I modelli di sabbia devono staccarsi in modo pulito dallo stampo impaccato senza strappare la sabbia. Fornire un angolo di sformo di almeno 1-2 gradi per la rimozione del modello. Le imbutiture profonde richiedono un pescaggio ancora maggiore.

Inoltre, pianifica attentamente le tue indennità materiali extra. Hai bisogno di stock extra per la lavorazione post-fusione. Una superficie ruvida di sabbia non può mantenere tolleranze strette. Se è necessaria una planarità di ±0,01 mm, è necessario aggiungere un materiale di lavorazione adeguato alla geometria del getto grezzo. Pianificare almeno 2 o 3 millimetri di materiale extra sulle facce critiche.

Prototipazione con stampi in sabbia stampati in 3D

Non sempre hai bisogno di costosi modelli in legno il primo giorno. Le fonderie moderne utilizzano approcci ibridi avanzati. Utilizzano stampi di sabbia stampati in 3D. I sistemi automatizzati stampano la sabbia strato per strato. Ciò consente una rapida convalida. Puoi versare le parti di prova in giorni invece che in settimane. Questo approccio senza strumenti verifica la tua geometria. Una volta convalidato, puoi dedicarti con sicurezza a modelli permanenti in legno o metallo per volumi di produzione più elevati.

Lista di controllo decisionale: la colata in sabbia di ghisa grigia è il tuo prossimo passo?

Le decisioni ingegneristiche richiedono parametri definitivi e oggettivi. Utilizza questo rigoroso quadro di valutazione go/no-go per finalizzare la tua scelta di produzione.

Scegli SI se:

• La parte è sottoposta a un carico rigorosamente statico.

• L'assemblaggio richiede un forte assorbimento delle vibrazioni.

• Il design presenta cavità interne complesse che richiedono strutture centrali.

• I vincoli di budget richiedono costi iniziali di attrezzaggio molto bassi.

• La produzione prevede lotti di piccole e medie dimensioni.

Scegli NO se:

• Il componente è esposto a impatti dinamici o shock meccanici improvvisi.

• Il progetto richiede un rapporto resistenza/peso molto elevato. Il carrello di atterraggio aerospaziale costituisce un ottimo esempio di cattivo adattamento.

• La parte finale necessita di duttilità per piegarsi sotto forte stress senza spezzarsi.

• Hai bisogno di una finitura liscia, a specchio, direttamente dallo stampo primario.

Conclusione

Questo processo di produzione tradizionale rimane una risorsa industriale altamente specializzata. La ghisa grigia versata in stampi di sabbia non è un'eredità obsoleta. Offre una soluzione precisa ed economica per componenti complessi e soggetti a vibrazioni che trasportano pesi statici elevati. Bilancia l'economia con un'incredibile stabilità fisica.

I passaggi successivi dovrebbero comportare una convalida proattiva. Innanzitutto, identifica i rigorosi limiti di carico e i requisiti termici. In secondo luogo, dai la priorità alle tue esigenze di finitura superficiale e calcola le tolleranze di lavorazione accettabili. In terzo luogo, coinvolgere gli esperti della fonderia fin dalle prime fasi di progettazione.

Incoraggiamo i team di ingegneri a inviare i propri file CAD per un'analisi approfondita della producibilità. Fallo prima di finalizzare i tuoi progetti. Discutere tempestivamente il progetto del cancello e la scelta della qualità del materiale. La collaborazione anticipata garantisce una componente strutturalmente solida per il tuo prossimo grande progetto.

Domande frequenti

D: Perché la fusione a cera persa generalmente non è consigliata per la ghisa grigia?

R: L'espansione della grafite durante la fase di raffreddamento e solidificazione causa gravi problemi. Man mano che si formano le scaglie di grafite microstrutturali, il metallo si espande leggermente. Questa pressione interna tipicamente frattura il guscio ceramico rigido utilizzato nella fusione a cera persa. Gli stampi in sabbia, tuttavia, offrono una conformità fisica sufficiente per assorbire questa espansione senza fallire del tutto.

D: Qual è la tolleranza dimensionale tipica per una fusione in sabbia di ghisa grigia?

R: Le tolleranze standard della fonderia generalmente rientrano tra ISO 8062 CT8 e CT10 per la fusione in sabbia. Poiché il processo prevede lo spostamento della sabbia e il versamento manuale, non può mantenere una precisione estremamente elevata direttamente dallo stampo. Le dimensioni critiche, le superfici di accoppiamento e gli accoppiamenti dei cuscinetti richiederanno sempre una lavorazione CNC secondaria.

D: Come si confronta la resistenza alla compressione della ghisa grigia con la sua resistenza alla trazione?

R: La resistenza alla compressione della ghisa grigia è generalmente da tre a quattro volte superiore alla sua resistenza alla trazione. Le scaglie di grafite agiscono come punti deboli quando vengono tirate, ma sopportano facilmente forti forze di schiacciamento. Questo rapporto fisico unico ne determina l'uso diffuso in basi strutturali portanti e massicci telai di attrezzature.

D: È possibile saldare le fusioni in sabbia di ghisa grigia?

A: Sì, puoi saldarli. Il metallo possiede una bassa resistività elettrica. Tuttavia, la saldatura richiede un rigoroso controllo termico. È necessario applicare protocolli di preriscaldamento specifici e garantire un raffreddamento lento e altamente controllato. Se non si riesce a controllare la velocità di raffreddamento, si verificheranno rapidamente crepe fragili attorno alla zona di saldatura interessata dal calore.
