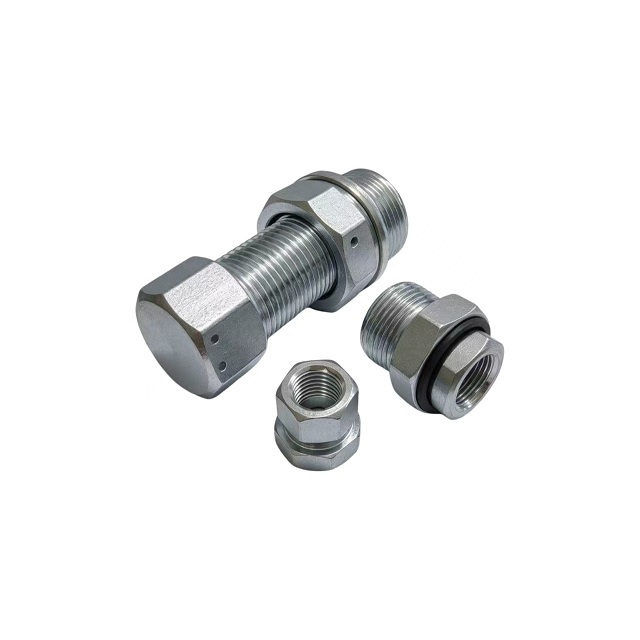

Витон чигжээстэй, Зэрэгцээ утастай, Цайрын бүрээстэй, Хүйтэн гарчигтай нүүрстөрөгчийн ган залгуур

Цайрын бүрээстэй урсгалтай залгууруудын нийтлэг үзүүлэлтүүд болон загварууд нь дараах байдалтай байна.

1.Нэрлэсэн диаметрийн тодорхойлолт:

DN15(4 оноо), DN20(6 оноо), DN25(1 инч), DN32(1 инч ⊃2;), DN40(1.5 инч), DN50(2 инч), DN65(2.5 инч), DN80(3 инч), DN100(4 инч) гэх мэт

DN10-DN114 гэх мэт тусгай үзүүлэлтүүд нь өндөр хүчдэлийн хувилбаруудад тохиромжтой.

.

2. Thread төрөл :

 Британийн хоолойн утас ‌ : G1/8, G1/4, G3/8, G1/2, G3/4, G1' гэх мэт 55° Wyeth-ийн лацгүй стандартыг хангасан.

Америкийн хоолойн утас ‌: NPT цуврал (60° битүүмжлэх утас), жишээлбэл 1/4-4 инч

Метрийн утас ‌: M5×0.8-аас M30×1.5 гэх мэт

.

3. Бүтцийн хэлбэр:

Hex залгуур (ED битүүмжилсэн төрөл)

Зургаан өнцөгт гадаад залгуур (өндөр даралтын хуурамч төрөл)

Дөрвөн талт залгуур

Ирмэггүй/ирмэгтэй залгуур (хуванцар төмрийн материал)

.

4. Материал ба эмчилгээ:

Цайрдсан нүүрстөрөгчийн ган (ердийн дамжуулах хоолойд ихэвчлэн олддог)

Цайрдсан цутгамал төмөр (зэврэлтэнд тэсвэртэй, сантехник, галаас хамгаалахад ашигладаг)

A105 Хуурамч ган (өндөр даралтат нефтийн химийн зориулалтаар ашиглах)

.

5. Даралтын үзүүлэлт:

Уламжлалт даралт: SCH80, 3000LB, 6000LB гэх мэт

Гал унтраах/гидравлик тэсрэлтэнд тэсвэртэй төрөл

Загварын тэмдэглэгээний жишээ:

'DN20 цайрдсан уян төмөр хилгүй залгуур '1

'G1/2 Imperial Hex Socket ED битүүмжилсэн цайрдсан залгуур '24

'NPT ​​1 инчийн A105 Өндөр хүчдэлийн зургаан өнцөгт залгуур'

Тайлбар: Худалдан авалт хийхдээ утас стандарт нь дамжуулах хоолойтой тохирч байгаа эсэхийг баталгаажуулах шаардлагатай. Битүүмжлэх шаардлагад зориулж ED жийргэвч эсвэл конус утас бүхий загварыг сонгох хэрэгтэй.

Манай бүх нүүрстөрөгчийн ган хүйтэн урсгалтай залгуурыг хэрэглэгчийн зураг эсвэл дээжийн дагуу хийдэг. Тэдгээр нь стандарт хэмжээтэй эсвэл стандарт бус хэмжээтэй байж болно. Доорх хүснэгтэд бид үйлчлүүлэгчиддээ хэрхэн үйлчлэхийг харуулах болно.

Витон тамга бүхий нүүрстөрөгчийн ган урсгалтай залгуурын бүтээгдэхүүний давуу талууд:

• Цэргийн зэрэглэлийн хамгаалалтын систем

  Гурвалсан хамгаалалтын бамбай

  Цайрдсан хуяг: Цэргийн зэрэглэлийн цайрын бүрээс (5-15μm) нь анод хаалт үүсгэдэг. Давсны шүрших туршилт нь 500 цаг (ASTM B117) давж, зэв нь бүрэн төгсдөг

   Фтор резинэн гол бамбай: Viton® лацдан холболтын цагираг нь агаарын тээврийн түлш, хүчтэй хүчил, гидравлик тосыг тэсвэрлэдэг (-26 хэмээс 205 хэм хүртэлх ажлын хүнд нөхцөлд)

  Нүүрстөрөгчийн ган матриц: Хүйтэн цувисан SAE 1008 гангийн суналтын бат бэх нь > 420МПа бөгөөд энэ нь энгийн ган эд ангитай харьцуулахад ашиглалтын хугацааг 300% нэмэгдүүлдэг.




• Хүйтэн гарчигтай үйл явцын эвдрэлийн давуу талууд

  Атомын түвшний бүтцийг бэхжүүлэх

  Тарианы урсгалын чиглэл нь утастай ижил (таслахгүй боловсруулалт) ба ядрах хүч нь ↑45% байна.

  Гадаргуугийн хатуулаг HV280↑, угсралтын явцад хагарахаас бүрэн хамгаална (уламжлалт эргэсэн хэсгүүдийн эвдрэлийн хэмжээ > 12%)

  Материал ашиглалтын түвшин 98% (эргэлттэй эд анги ердөө 60%), сая ширхэг тутамд 42 тонн материал хэмнэдэг ✅




• Шингэн гоожихгүй байх эцсийн шийдэл

  Физик лацдан холболтын матриц.

  ① Металл хатуу битүүмжлэл: Зэрэгцээ утастай шүдний гадаргуугийн тор (ISO 228-1 стандарт)

  ② Уян динамик битүүмжлэл: 23%-ийн шахалтын хурдтай Viton® нь дулааны тэлэлт, агшилтыг автоматаар нөхдөг.

  ③ Геометрийн битүүмжлэл: 82° нарийвчлалтай шахалтын конус гадаргуу дээр (битүүмжлэх хүч ↑70%)

• Бүрэн амьдралын мөчлөгийн зардлын хувьсгал

  Суурилуулалтын үр ашиг: Автомат чангалах момент нь зөвхөн 22N·m (конус хэлбэрийн утаснаас 40% бага хүчин чармайлт) шаарддаг.

  Засвар үйлчилгээний зардал: 10 жилийн турш орлуулахгүй (Оффшор платформуудын бодит хэрэглээний өгөгдөл)

  Гэмтлийн зардал : Нэвчилтийн ослын хувь хэмжээ < 0.001% (Даатгалын зардал ↓35%)

Сав баглаа боодол:

Түгээмэл асуултууд:

1Асуулт: Хүйтэн эргэлтийн процесс нь эргэлтээс ямар давуу талтай вэ?

1А: Металл утас нь ↑45% -ийн бат бэхтэй, огтлохгүйгээр бүрэн бүтэн хэвээр байна. Суурилуулалтын явцад хагарахгүй, ашиглалтын хугацаа нь зургаа дахин нэмэгддэг

2Асуулт: Viton® лацдан холболтын бөгж нь ямар орчинд тэсвэртэй вэ?

2А: -54℃-аас 205℃ хүртэлх хүчтэй хүчил, тос, эрс тэс орчинд тэсвэртэй, 18%-иас бага байнгын шахалттай.

3Асуулт: Цайрдсан нь зэв үүсэхээс хэр үр дүнтэй вэ?

3A: Давсны шүрших хамгаалалт > 500 цаг, Далайн орчинд 8 жилийн баталгаа (наалдалтын ангилал 0)

4А: Зэрэгцээ утастай битүүмжлэл найдвартай юу?

4А: Гурвалсан битүүмжлэл (металл + эластомер + конус хэлбэрийн гадаргуугийн түгжээ), 20МПа даралттай үед алдагдалгүй

5А: Хэр их зардал хэмнэх боломжтой вэ?

5А: Согог 0.2%-иас бага, материал 94%-иар хэмнэгдэж, нийт зардал 40%-иар буурсан.
