Zandgieten / Precisiemetaalzandgietstukken

Zandgieten is een van de meest veelzijdige en kosteneffectieve metaalgietmethoden, waarmee middelgrote tot grote componenten met complexe geometrieën kunnen worden geproduceerd. Het wordt veel gebruikt in de automobiel-, industriële, energie- en ruimtevaartsector voor zowel ferro- als non-ferrometalen.

Wat is zandgieten?

Zandgieten, ook wel zandgieten genoemd, omvat het maken van een mal uit zandaggregaat en het gieten van gesmolten metaal in de holte om een onderdeel te vormen. De belangrijkste voordelen zijn onder meer lage gereedschapskosten, flexibiliteit in onderdeelgrootte en vorm, en geschiktheid voor productie van middelgrote tot lage volumes.

Procesoverzicht:

Patroon maken: een replica van het onderdeel maken in hout, metaal of plastic.
Mallen maken: groen zand of chemisch gebonden zand rond het patroon verpakken om de mal te vormen.
Kern maken: het produceren van kernen voor interne holtes of ondersnijdingen.
Smelten en gieten: Gesmolten metaal in de voorbereide mal gieten.
Afkoelen en uitschudden: het metaal laten stollen en vervolgens de mal breken om het gietstuk te verwijderen.
Afwerking: Het verwijderen van poorten en stootborden, gritstralen en oppervlakteafwerking om aan de toleranties te voldoen.

Materialen waarmee we werken

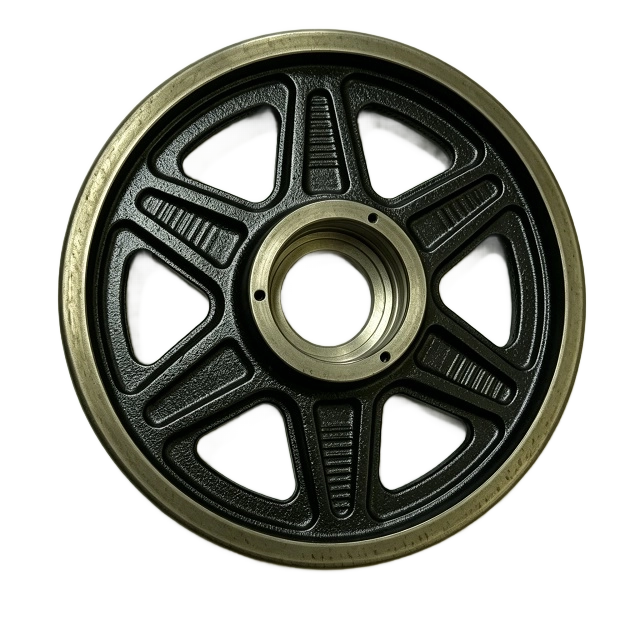

Grijs gietijzer (HT100–350): Uitstekende gietbaarheid, bewerkbaarheid en trillingsdemping; gebruikt in autobases, motorblokken en industriële machines.
Nodulair gietijzer (QT400–450, ASTM A536 65-45-12, DIN GGG40): Superieure sterkte, taaiheid en slagvastheid; Ideaal voor dragende onderdelen.
Aluminiumlegeringen (A356, A413.0, ZL102): lichtgewicht en corrosiebestendig, geschikt voor behuizingen, structurele frames en consumentenproducten.
Koolstof- en roestvrij staal: zeer sterke en corrosiebestendige onderdelen voor industriële, energie- en ruimtevaarttoepassingen.

Alle materialen kunnen voldoen aan internationale normen voor kwaliteit, traceerbaarheid en prestaties.

Voordelen van zandgieten en vergelijking met andere methoden

Kosteneffectief voor grote of middelgrote onderdelen : zandpatronen zijn goedkoper dan permanente matrijzen.
Ontwerpvrijheid : In staat om zeer complexe vormen te produceren die moeilijk zijn met machinale bewerking of spuitgieten.
Materiaal- en maatflexibiliteit : geschikt voor een breed scala aan ferro- en non-ferrometalen, van kilogram tot ton.

Vergelijkingstabel

Kenmerken	Zandgieten	Spuitgieten	Investeringsgieten Smeden	:
Onderdeelgrootte	Middelgroot tot groot	Klein tot middelgroot	Klein tot middelgroot	Klein tot groot
Complexiteit	Hoog	Medium	Zeer hoog	Medium
Tolerantie	±0,5–1,5 mm	±0,1–0,5 mm	±0,05–0,2 mm	±0,2–0,8 mm
Oppervlakteafwerking	Medium	Zacht	Uitstekend	Goed
Gereedschapskosten	Laag	Hoog	Medium	Medium
Volumegeschiktheid	Laag-gemiddeld	Hoog	Laag-gemiddeld	Gemiddeld-hoog

Industrieën en typische toepassingen

Automotive: Motorblokken, cilinderkoppen, versnellingsbakhuizen, remschijven.
Zware machines en industrie: pomphuizen, kleplichamen, basissen van werktuigmachines, grote tandwielen.
Energie- en stroomopwekking: turbinebehuizingen, windturbinehubs, waaiers.
Lucht- en ruimtevaart: structurele frames, turbocompressorbehuizingen.

Waarom kiezen voor NBI voor zandgieten?

15+ jaar ervaring met het produceren van op maat gemaakte zandgietstukken met hoge precisie.
Expertise in grijs ijzer, nodulair gietijzer, aluminium, koolstof en roestvrij staal.
Uitgebreide dienstverlening: ontwerpondersteuning, prototyping, gieten, afwerking, CNC-nabewerking.
Geavanceerde kwaliteitscontrole: materiaalcertificaten, maatinspectie, verificatie van oppervlaktebehandeling.
Inzet voor groene productie : energie-efficiënte processen, digitalisering en slimme productie.
Op maat gemaakte oplossingen: integreer inzetstukken met schroefdraad, ribstructuren en unieke oppervlaktebehandelingen rechtstreeks in het gietstuk om secundaire bewerkingen te verminderen.

Veelgestelde vragen

Vraag 1: Wat is de maximale grootte of het maximale gewicht dat u kunt werpen?

A1: We kunnen componenten gieten variërend van enkele kilogrammen tot enkele tonnen, afhankelijk van het ontwerp en het materiaal.

Vraag 2: Hoe zorgt u voor maatnauwkeurigheid en oppervlakteafwerking?

A2: Door nauwkeurige patroonvorming, matrijscontrole, CNC-nabewerking en afwerkingsprocessen zoals gritstralen en plateren.

Vraag 3: Kunt u voldoen aan de vereisten voor meerdere metalen of complexe legeringen?

A3: Ja, we hebben uitgebreide ervaring met een breed scala aan ferro- en non-ferrolegeringen, volgens internationale normen.

Vraag 4: Wat zijn de typische doorlooptijden voor prototypes en massaproductie?

A4: Prototypes worden doorgaans binnen 2 tot 4 weken geleverd, terwijl massaproductie afhankelijk is van de complexiteit van de onderdelen en het ordervolume.
